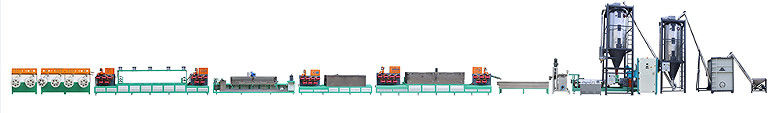

Máquina de extrusión automática de correa de cartón PET con correa de PET 0.4mm-1.5mm

El estilo no.:Se aplicará el procedimiento siguiente:

Material adecuado: 100 por ciento de escombros de botellas de PET (tamaño del material aproximadamente 10-16 mm)

Puntos de cinturón: 3

El tamaño de las correas: ancho/espeso ((mm)9-32/0.4-1.5

Incluidos los moldes de 6 piezas, las tiras de 2 piezas:

Capacidad de producción: 7200-9600 kg/24h

Consumo de energía: 130-140 kW/h

- No, no es así.

Contenido

Parámetro detallado

Imágenes de referencia

1

Parte de calentamiento de preproducción

Un conjunto de máquinas de calentamiento y secado de materias primas de estilo Lying (1.5 toneladas, Dongguan)

Un conjunto de máquinas automáticas de alimentación de materias primas (2.5M)

2

Parte de almacenamiento de materias primas de preproducción

Un juego de 2 toneladas de máquina de almacenamiento de materias primas de estilo stand ((Dongguan)

3

Un conjunto de extrusores

Dispositivo de calefacción sólida de 8 zonas,

1. Material de tornillo (CrMoAL):38

Diámetro interno del barril (mm):100

2. Reducción: YXZX-225

3Motor o inversor(El peso)33/37 (DG Global y SZ YWT)

4Un alimentador automático de precisión (100CC) para mantener la salida estable.

5.Cambio especial de redes de fibra química

6Contenedor para secado de materiales: 100 kg

4

Secador deshumidificador un conjunto

1.Un conjunto de máquinas de cristalización de PET (capacidad 1000 kg/conjunto)

2.El sistema de alimentación automática:el sistema de alimentación de corcho giratorio (dos conjuntos, 4 kW/conjunto)

3.Secador de secado previo y deshumidificador un conjunto (Modelo: GSG-1000, Capacidad 1000 kg, potencia bruta 75KW/h)

5

Tanque de refrigeración de acero inoxidable un conjunto

Tamaño(mm):3000 × 350 × 600

Tamaño:SUS304; espesor:2.0T

Aplicación de una palanca de agua ajustable

6

La primera

Se trata de un conjunto

Tamaño del rodillo (mm):215×220

El material:Abrasión dura de acero inoxidable

Modo de movimiento:6 cadenas dobles de correa (motor de reducción de velocidad de la engranaja)

Inversor (KW):3.7

Velocidad (m/min):0 a 20

Relación de velocidad:1:60

7

Un conjunto de horno de extensión

Tamaño del horno ((mm):4000×400×530

El material:SUS202, espesor:1.5T

Método de calentamiento:Circulación del viento (ahorrar energía) Fan (kw):0.75

8

El 1^Elcon una extensión de un conjunto

Tamaño del rodillo (mm):215×220

El material:Abrasión dura de acero inoxidable

Modo de movimiento: doble cadena (motor de reducción de velocidad 1:15)

Inversor (KW):7.5

Velocidad (m/min):0 a 200

9

El 2^ycon una extensión de un conjunto

Tamaño del rodillo (mm):215×220

El material:Abrasión dura de acero inoxidable

Modo de movimiento:6 cadenas dobles de correa (Motor DG global; motor de reducción de velocidad de engranaje1:15)

Inversor (KW):11

Velocidad (m/min):0 a 200

10

Un conjunto de unidades de relieve

Tamaño del rodillo de relieve ((mm):2-155.5×100

(Motor de reducción de velocidad1:10)

Invertidor (KW):2.2

Modo de relieve:Los engranajes giratorios

El límite de velocidad ((m/min):0 a 200

Material de las ruedas en relieve:El SKD-11

11

FormalizaciónHorno uno

Tamaño del horno ((mm):2600×400×530

El material:SUS202

En el caso de los vehículos de motor:2.2

12

El 2^yDespegue Un juego

Tamaño del rodillo (mm):215×220

El material:Abrasión dura de acero inoxidable

(Motor de reducción de velocidad de engranaje1:10)

Inversor (KW):3.7

Velocidad (m/min):0 a 200

13

Un conjunto de bobinas

Motor de par ((con inversor de velocidad:100N.m. (grado 4) Motor de par ((conjunto):4

Cantidad de rodillos(Pc):4

Dispositivo de medidor inteligente (conjunto):2

Diámetro interno del núcleo de papel(En el caso de los)- ¿ Qué pasa?

14

Observaciones adicionales

(1)Válvula de tensión:3 fases 380 V/ 50 Hz;

(2)FS en el rodamiento de exportación;

(3)El motor de reducción de velocidad es de Taiwan Chengbang

(4)El inversor es de SZ Yingweiteng

(5)Regulador de temperatura Omron; uso de interruptores, contactores y relevos eléctricosMarca S¿Qué es esto?

(6)El tornillo, el barril, el tanque de engranajes usan artículos de buena calidad de Zhejiang.

(7)Motor de ahorro de energía

(8)Todos los rodamientos se tratan con calor y se encuentran en mecanizado.

(9)Cuerpo principal (MM):100*100*4.0T (lo suficientemente grueso, norma internacional)

15

Las demás

Proporcionar ellínea de producción¿Qué quieres decir?Manual de funcionamiento: archivo de dibujos, fotografías, instrucciones de los procedimientos de producción;Diagramas de cableado, etc.

Proporcione la lista de materiales del equipo a la entrega.
